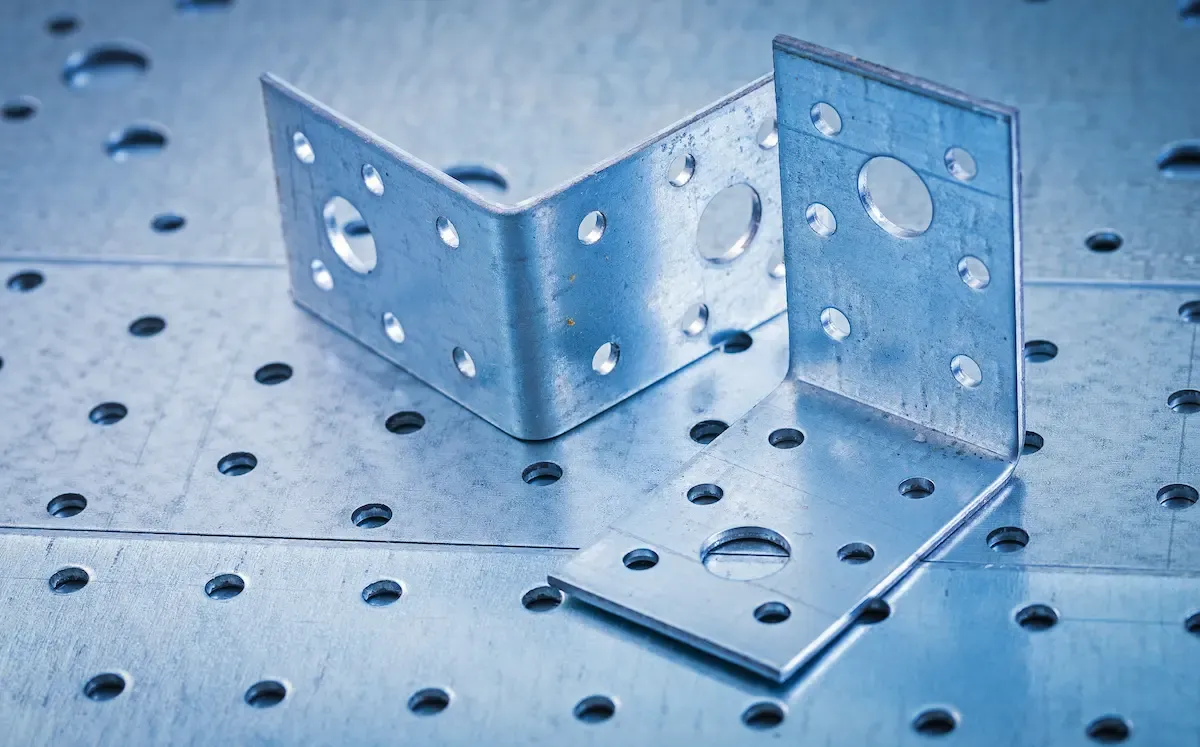

Curvatura e foratura della lamiera per componenti tecnici e pannelli profilati

Unire curvatura e foratura della lamiera non è mai un semplice accostamento di due lavorazioni. La sequenza, la rigidità del materiale, la posizione dei fori e la direzione della curva decidono la stabilità finale del pezzo e la sua capacità di mantenere le tolleranze. Molti componenti tecnici, come pannelli ventilati, carterature leggere o profili strutturali, nascono dalla necessità di avere superfici curve e al tempo stesso alleggerite o permeabili, e in questi contesti la lamiera piana non si comporta come una lamiera già lavorata. La differenza la fa la capacità di anticipare il comportamento del materiale e di impostare un processo coerente dall’inizio alla fine.

Gran parte delle lamiere che vengono poi curate e forate provengono da lavorazioni pregresse come taglio laser, punzonatura o micro-imbutitura. Ogni fase precedente lascia una “firma” sulla rigidità del pezzo: una lamiera forata presenta una disomogeneità strutturale, mentre una lamiera prima curvata e poi forata richiede uno sviluppo più complesso da gestire. È lo stesso tipo di problematica che si incontra negli sviluppi di pezzi con curvature variabili o forme critiche, dove la logica operativa assomiglia a quella descritta nei progetti di tracciatura e sviluppo lamiera.

Quando curvatura e foratura lavorano davvero bene insieme

L’abbinamento delle due lavorazioni funziona molto bene in numerosi casi, soprattutto quando il pezzo deve garantire rigidità e alleggerimento allo stesso tempo. È un’esigenza frequente nei settori di ventilazione, architettura tecnica e protezioni per macchine industriali, dove un pannello deve mantenere un raggio stabile ma anche assicurare passaggio d’aria o riduzione del peso.

I contesti più favorevoli sono quelli in cui:

• il pattern dei fori è regolare e non interferisce con le linee portanti della curva;
• lo spessore è adeguato a sostenere raggio e deformazione progressiva;
• il raggio richiesto è ampio, quindi la lamiera non subisce schiacciamenti localizzati;
• la curva precede ulteriori lavorazioni come pieghe leggere o saldature non critiche.

Esistono però situazioni in cui la combinazione diventa delicata, come nei pattern molto fitti, nei pannelli stampati con irrigidimenti o in tutte le superfici che richiedono una curvatura stretta. In questi casi la fase di foratura può indebolire punti strategici della lamiera, e la curvatura successiva rischia di evidenziare questo squilibrio. Qui la prevedibilità del processo è più simile a quanto si osserva nei pezzi trattati con imbutitura o con lavorazioni di deformazione profonda: serve una lettura accurata dello sviluppo e una valutazione preventiva del comportamento reale del materiale.

Come reagisce una lamiera forata durante la curva

Nella lamiera forata la curvatura è influenzata principalmente dalla percentuale di vuoto. Una superficie con molti fori si deforma rapidamente, mentre le zone più piene mantengono la rigidità originale. È questo squilibrio che genera curve non perfettamente uniformi, soprattutto quando il raggio è stretto o quando il pannello presenta forature con passo irregolare. Le bande più deboli tendono a chiudersi prima, creando micro-variazioni di raggio che diventano evidenti nei montaggi o nei sistemi che richiedono allineamenti precisi.

La forma dei fori definisce ulteriormente il modo in cui la lamiera si muove: i fori tondi sono i più stabili, mentre i quadrati o gli oblò tendono a ovalizzarsi quando la curvatura è orientata lungo l’asse più debole. Se il passo dei fori è molto fitto, la lamiera può comportarsi come una rete rigida in alcune zone e come una superficie morbida in altre. Questa combinazione crea un andamento della curva che dev’essere calibrato in più passaggi per evitare schiacciamenti o differenze di raggio non recuperabili nelle fasi successive.

Un ulteriore elemento da considerare è il ritorno elastico. Nella lamiera piena è relativamente prevedibile, ma nella lamiera forata diventa irregolare: le zone piene recuperano più raggio, mentre le zone forate quasi non reagiscono. Questa differenza genera torsioni impercettibili all’inizio ma evidenti alla fine della lavorazione. Il problema diventa ancora più rilevante quando il pezzo richiede ulteriori pieghe o deve essere saldato con precisione, come accade nelle strutture che concentrano gli sforzi lungo i bordi.

Quando la lamiera grecata complica ulteriormente la curvatura

La lamiera grecata porta con sé un insieme di rigidità direzionali che influiscono pesantemente sulla curvatura. Le creste agiscono come piccole travi che oppongono resistenza alla deformazione, mentre le valli cedono prima. Questa alternanza fa sì che, anche con una pressione uniforme, il raggio ottenuto non sia mai perfettamente omogeneo. Le zone più alte delle greche reagiscono in ritardo, mentre le zone basse seguono immediatamente il movimento dei rulli.

L’altezza delle greche e il passo determinano quanto sarà complicata la curvatura. Greche alte con passo stretto generano una superficie molto rigida che tende a impedire la chiusura del raggio, mentre greche più basse con passo ampio si adattano più facilmente. Il rischio principale è il collasso delle valli o la distorsione delle creste, soprattutto quando il materiale è sottile o quando la curvatura procede oltre la metà dell’altezza utile del pannello. In questi casi la direzione della curvatura deve essere definita a monte, sulla base dello sviluppo complessivo del pezzo e delle lavorazioni che seguiranno.

Sequenza tra foratura e curvatura nelle produzioni tecniche

La parte più delicata, quando si uniscono foratura e curvatura, è decidere quale delle due lavorazioni debba venire per prima. Non esiste una regola valida per tutti: la scelta dipende dal pattern dei fori, dallo spessore e dal raggio necessario. Forare prima significa avere un riferimento preciso da seguire in curvatura, ma espone al rischio di deformazioni localizzate. Curvare prima permette invece di preservare la geometria dei fori, a patto che la perforazione avvenga con utensili coerenti con la nuova rigidezza della superficie.

Nelle produzioni dove il pezzo deve mantenere un’estetica di alto livello, oppure quando è previsto un allineamento critico dei fori su tutta la lunghezza, la sequenza più stabile è spesso foratura → curvatura. Ma nei componenti tecnici che prevedono raggi più stretti o geometrie variabili, la sequenza si ribalta: prima la curva, poi la foratura delle zone più sensibili. È un’impostazione molto simile alle logiche presenti nei progetti che prevedono deformazioni progressive, come succede nelle fasi successive alla deformazione a freddo o nelle lavorazioni miste che combinano piega e rifinitura.

Quando le due fasi non vengono coordinate, il risultato è quasi sempre lo stesso: raggio instabile, fori che perdono circolarità e deformazioni visibili sui bordi. Nei pannelli lunghi o nelle superfici che devono appoggiarsi a telai strutturali, questo comportamento diventa un problema serio, perché i punti di contatto non coincidono più con le quote previste nello sviluppo iniziale.

Parametri che influenzano la qualità della curvatura

La precisione nella curvatura dipende molto più dal set-up che dalla forza applicata. Una pressione eccessiva produce un raggio troppo stretto nelle zone più deboli, ma una pressione insufficiente lascia una curva “aperta” nelle bande più rigide. Il risultato è una forma irregolare che non segue la traiettoria impostata. Per questo la curvatura delle lamiere forate e grecate avviene quasi sempre con passaggi incrementali, aggiustando progressivamente il contatto dei rulli fino a trovare un equilibrio tra i pieni e i vuoti.

Negli spessori più sottili il rischio maggiore è il collasso locale, mentre negli spessori più alti bisogna gestire un ritorno elastico che varia lungo la superficie. Lo stesso vale per la lunghezza del pannello: pezzi molto estesi richiedono sostegni laterali continui, perché la deformazione tende a concentrarsi nella parte centrale. Anche la qualità del bordo influisce molto; un taglio non uniforme, come accade nei casi in cui lo sviluppo non è stato calibrato correttamente, amplifica le differenze tra un’estremità e l’altra.

Errori frequenti nelle lavorazioni combinate foratura e curvatura

Alcuni errori sono ricorrenti nelle officine che trattano la lamiera forata o profilata come se fosse lamiera piana. I più comuni sono semplici da individuare, ma difficili da correggere una volta che il pezzo ha già subito la deformazione:

• fori troppo vicini al bordo con cedimenti irregolari durante la curva;
• pattern incompatibile con il raggio richiesto, soprattutto su fori oblò o quadri;
• curvatura in un’unica passata che non permette alla lamiera di assestarsi;
• mancanza di sostegni nei pannelli lunghi, con collasso delle zone centrali;
• sequenza operativa errata tra foratura e curvatura, causa principale di ovalizzazioni non recuperabili.

La difficoltà più grande sta nel fatto che molti difetti emergono solo a lavorazione completata: un raggio non uniforme, una banda che “tira” verso un lato o una deformazione progressiva lungo l’asse maggiore. Nei pezzi che richiedono saldature precise, come descritto anche nell’approccio tipico delle strutture che utilizzano saldatura MIG o TIG, questi difetti diventano impossibili da compensare senza rilavorare tutto il componente.

Integrare curvatura e foratura in un ciclo produttivo coerente

Quando le due lavorazioni vengono affrontate come parti di un unico processo, la qualità finale migliora in modo significativo. Un ciclo coerente parte dallo sviluppo, passa per la valutazione dei fori e prosegue con una curvatura programmata sul comportamento reale della lamiera, non su un modello teorico. È lo stesso approccio utilizzato nelle produzioni che richiedono differenze di rigidità lungo la superficie o che prevedono successive fasi di rinforzo tramite piega.

Realtà che possiedono un controllo completo della filiera (dal taglio laser alla punzonatura, dalla curvatura alla rifinitura) riescono a mantenere una coerenza maggiore tra le fasi. Questo permette di evitare scostamenti accumulati, soprattutto nei pannelli che devono essere montati su strutture o integrati in sistemi meccanici. Il vantaggio non è solo la riduzione degli scarti, ma anche la possibilità di lavorare su lotti misti mantenendo la stessa stabilità dimensionale.

Lamiera piana, forata e grecata

Comportamento della lamiera in curvatura in base alla lavorazione iniziale

Tipologia	Rigidità	Raggio minimo	Deformazione	Note operative
Lamiera piana	Omogenea	Ridotto	Uniforme	Curvatura stabile con passaggi controllati
Lamiera forata	Disomogenea	Variabile	Possibile ovalizzazione	Richiede più passaggi e controlli frequenti
Lamiera grecata	Molto irregolare	Ampio	Distorsioni nelle creste	Da curvare con pressioni distribuite e direzioni calibrate

Qualità finale e controlli necessari

La qualità di un componente curvato e forato dipende dalla capacità di mantenere la forma e di preservare la geometria dei fori. Una lamiera che ha subito una curvatura non omogenea evidenzia subito differenze di raggio, mentre una lamiera forata con pattern sensibile mostra ovalizzazioni anche minime. Per questo, nei processi più tecnici, si verificano tre aspetti fondamentali: uniformità del raggio, integrità dei fori e torsione complessiva.

Il controllo qualità diventa ancora più importante quando il pezzo deve integrarsi con altre lavorazioni, come pieghe di rinforzo, tagli funzionali o saldature, perché una deformazione non intercettata in questa fase si somma a quelle successive, rendendo il pezzo inutilizzabile. Nei cicli produttivi più maturi, la verifica viene integrata già durante la curvatura, così da correggere la traiettoria dei rulli prima che lo scostamento diventi permanente.
